Có 2 bộ cầu H
Sử dụng IC công suất L298N (ST NEW)
Điện áp tín hiệu 5V/ 0mA-36mA
Điện áp hoạt động động cơ 5V-35V
Dòng điều khiển động cơ 2A/1 mạch cầu H
Nhiệt độ hoạt động -20 tới +135
Công suất đầu ra 1 cầu H 25W

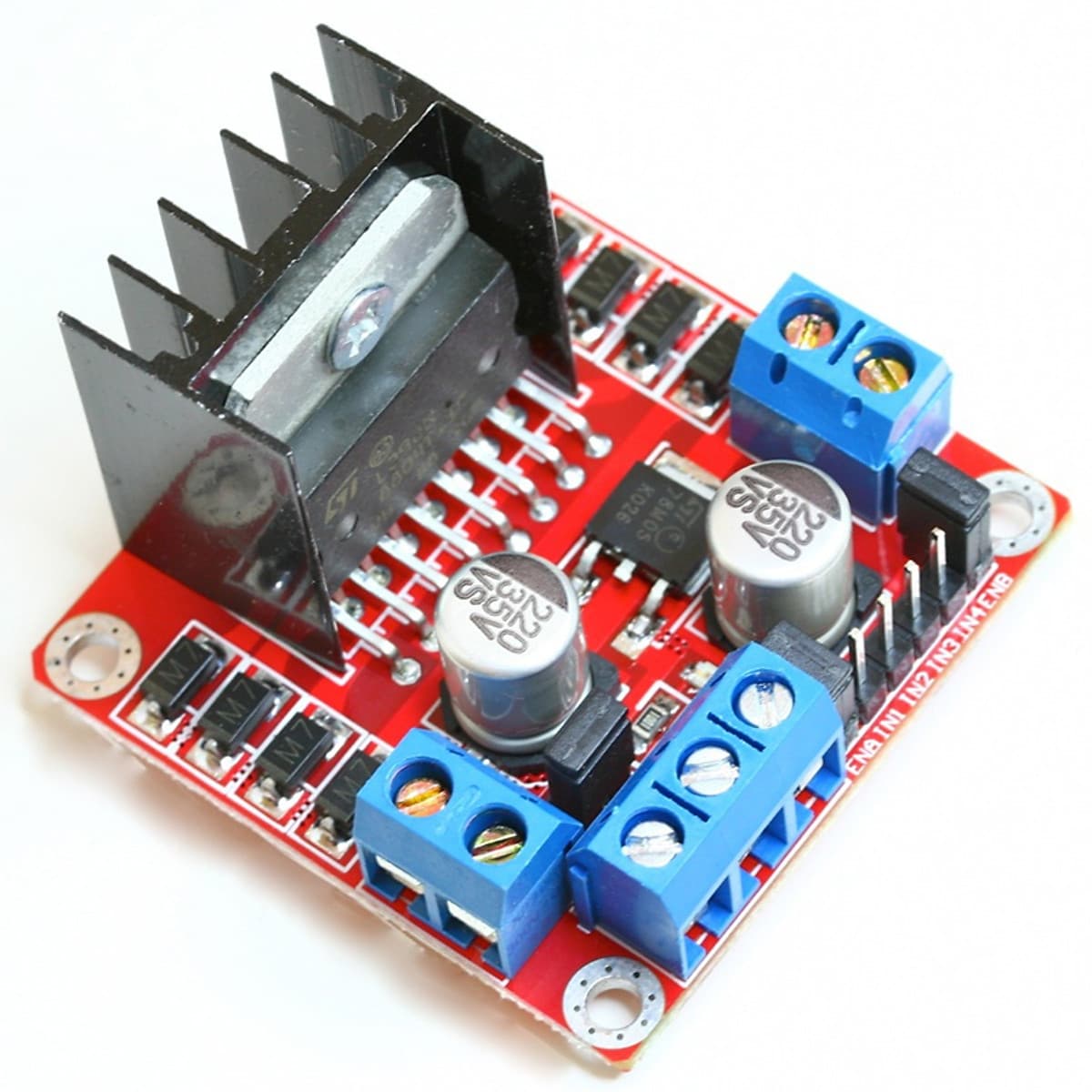

Module Điều Khiển Động Cơ L298

---

Thông số kĩ thuật:

     • Có 2 bộ cầu H

      • Sử dụng IC công suất L298N (ST NEW)

      • Điện áp tín hiệu 5V/ 0mA-36mA

      • Điện áp hoạt động động cơ 5V-35V

      • Dòng điều khiển động cơ 2A/1 mạch cầu H

      • Nhiệt độ hoạt động -20 tới +135

      • Công suất đầu ra 1 cầu H 25W

      • Trọng lượng 30g

      • Kích thước 43*43*27mm

---

Mô tả :

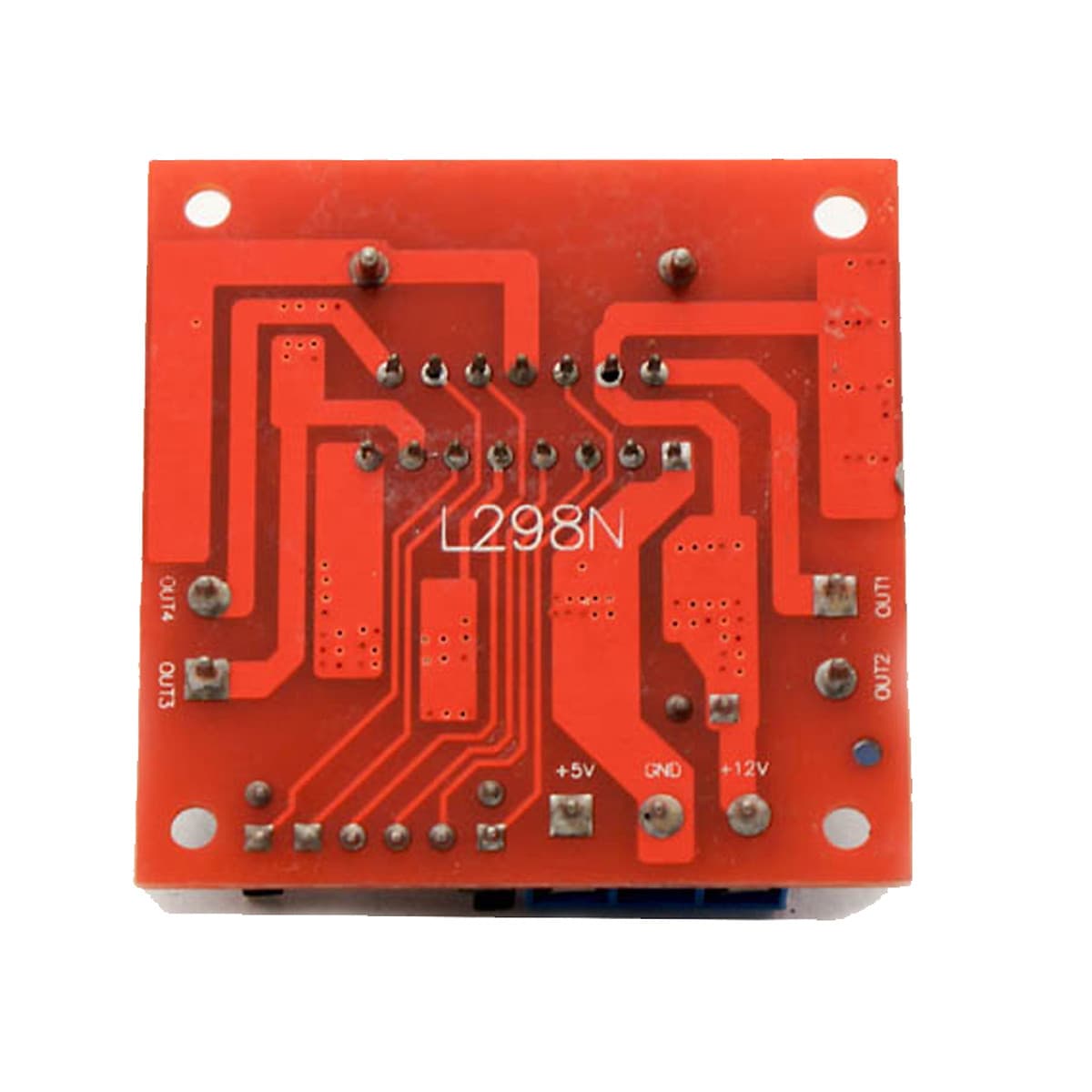

 Sơ đồ nối chân MODULE ĐIỀU KHIỂN ĐỘNG CƠ L298

    1. DC motor 1 "+" hoặc stepper motor A+

     2. DC motor 1 "-" hoặc stepper motor A-

     3. 12V jumper - tháo jumper qua nếu sử dụng nguồn trên 12V. Jumper này dùng để cấp nguồn cho IC ổn áp tạo ra nguồn 5V  nếu nguồn              trên 12V sẽ làm cháy IC Nguồn

     4. Cằm dây nguồn cung cấp điện áp cho motor vào đây từ 6V đến 35V.

     5. Cắm chân GND của nguồn vào đây

     6. Ngõ ra nguồn 5V, nếu jumper đầu vào không rút ra
.
     7. Chân Enable của Motor 1, chân này dùng để cấp xung PWM cho motor nếu dùng VDK thì rút jumper ra và cắm chân PWM vào đây.                Giữ nguyên khi dùng với động cơ bước

     8.   IN1

     9.   IN2

     10. IN3

     11. IN4

     12. Chân Enable của Motor 2, chân này dùng để cấp xung PWM cho motor nếu dùng VDK thì rút jumper ra và cắm chân PWM  vào đây.               Giữ nguyên khi dùng với động cơ bước

     13. DC motor 2 "+" hoặc stepper motor B+

     14. DC motor 2 "-" hoặc stepper motor B-
